【伏能士】揭秘薄厚板通“吃”的高效焊接工艺

看了上次的“ArcTig中厚板高效焊接”，是不是心有所动？No，No，No~~~ 不要急着做决定，Fronius 怎么可能只有单一的解决方案？

CMT（Cold Metal Transfer）冷金属过渡工艺，作为 Fronius 尤为出名的焊接工艺之一，受到业内的广泛认可与信赖。

然而，在不断追求更快焊接速度，更高焊接效率的现代化进程中，单丝焊在某些特定的应用中已无法满足需求。

单丝满足不了的，双丝来满足！

CMT TWIN 双丝焊接系统，

针对不同焊接需求，

同时兼顾CMT特性与极高焊接效率

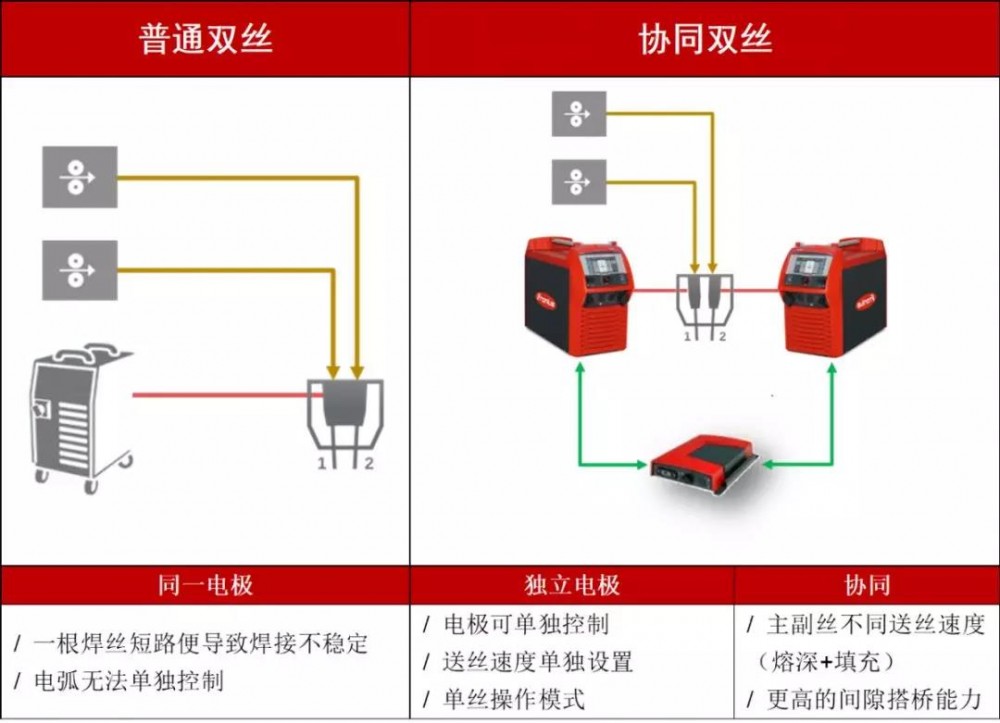

与众不同的“协同双丝焊”

不同于普通的双丝焊接系统，Fronius CMT TWIN 协同双丝焊接电源拥有两个独立可控的电极。可完全独立控制的主、副丝送丝速度带来更大应用空间，同时解决了普通双丝焊一根焊丝短路就导致整体焊接不稳定的情况。

继承 CMT 优良血统

CMT TWIN Brief Introduction

CMT（Cold Metal Transfer）冷金属过渡工艺作为Fronius代表性技术，其稳定的质量、良好的桥接能力、精确的电弧控制以及几乎无飞溅的工艺特性获得业内的高度认可。尤其是在铝焊的应用中表现出卓越的性能，可焊接薄至 0.3 mm 轻型板材，可减少90%的热输入，提升10倍以上的焊接速度。

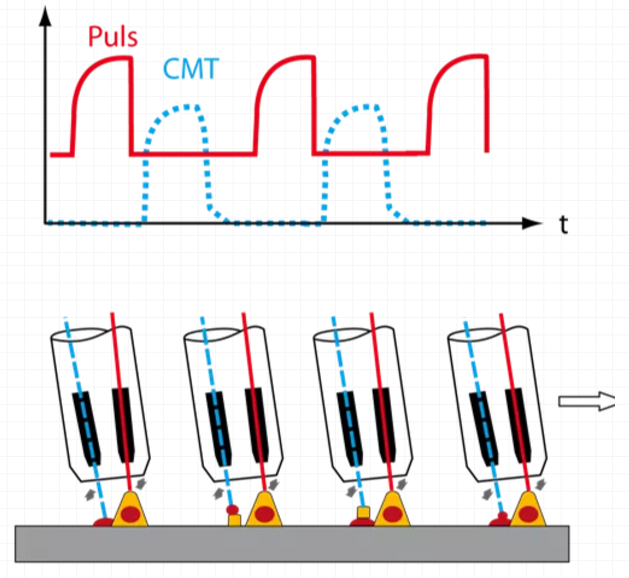

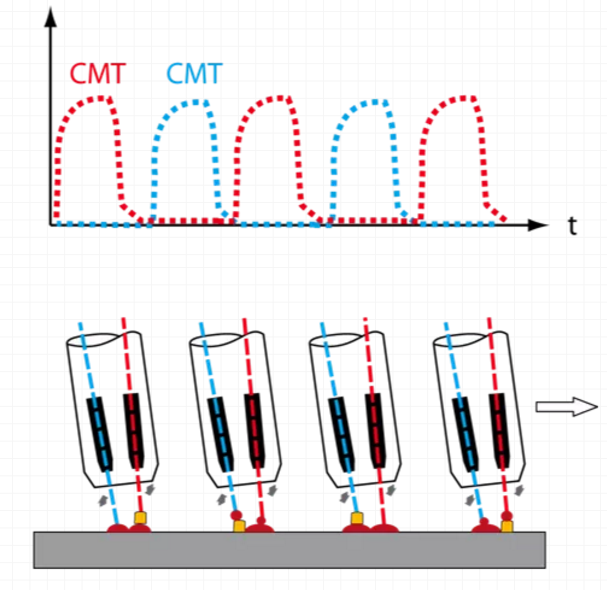

Pulse/CMT + CMT 协同工作

怎么焊？

How？

由双焊接电源、两个相互绝缘的导电嘴和一把焊枪组成的 CMT Twin 焊接系统集高效焊接、低飞溅效果、协同焊接于一体，实现 CMT 与 Pulse 工艺的完美结合，拥有自动调节的"主从"电弧及专用的专家程序，在更广泛的应用领域中体现独一无二的优势。

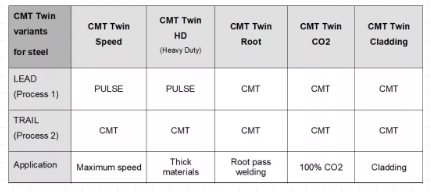

CMT TWIN “主从弧”搭配及其应用

专业又全面

Professional

为同时满足大熔深、几乎无飞溅和润湿性较好的焊接效果，Fronius 引入 “Lead”（主弧）和 "Trail"（从弧）的概念，设置主弧后从弧在自动调节功能下会自行调整和匹配。针对不同的应用场景，Fronius 将 CMT 和 Pulse 两种工艺以及特制的“Heavy Duty”，“Speed”，“Root” 等特性曲线相互结合，实现不同需求最佳焊接效果。

不信就看效果

01

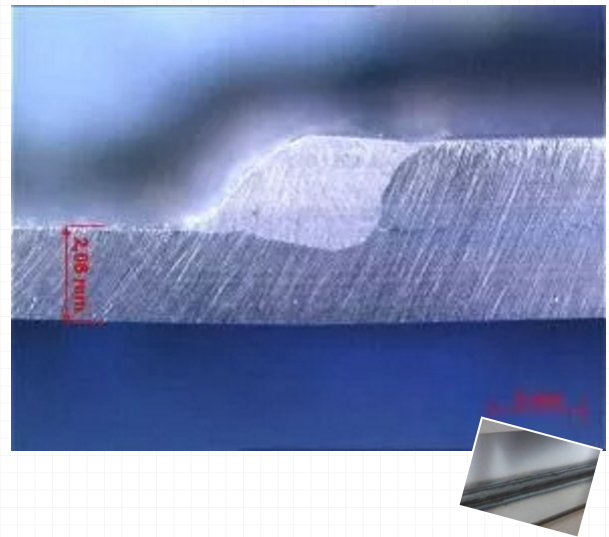

CMT TWIN SPEED

/ 连接方式：搭接

/ 母材厚度：2 mm

/ 焊接位置：PB

/ 焊接速度：3.6 m/min

/ 焊丝直径：1.2 mm

/ 主弧工艺：Pulse 脉冲

/ 主弧速度：15.5 m/min

/ 从弧工艺：CMT

/ 从弧速度：6 m/min

02

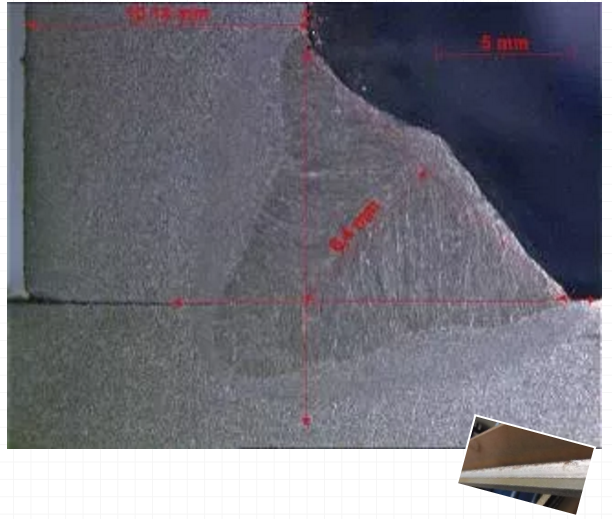

CMT TWIN HEAVY DUTY

/ 连接方式：角接

/ 母材厚度：10 mm

/ 焊接位置：PB

/ 焊接速度：66 cm/min

/ 焊丝直径：1.2 mm

/ 主弧工艺：Pulse 脉冲

/ 主弧速度：14.5 m/min

/ 从弧工艺：CMT

/ 从弧速度：9.5 m/min
